Grado de protección de las luminarias
Existen distintos estándares o normas para definir el grado de protección que tienen los equipos eléctricos y electrónicos contra la entrada de líquidos y sólidos. En los equipos de iluminación es común que se definan con el grado de protección IP (protección al ingreso), el estándar UL 1598 y/o la NEMA (Asociación Nacional de Fabricantes Eléctricos).
El grado de protección IP (Norma 60529 de la Comisión Electrotécnica Nacional) clasifica la protección contra el ingreso de partículas sólidas y líquidos a los equipos de iluminación, en su nomenclatura se utilizan dos dígitos precedidos por las letras IP (ejemplo IP54). El primer dígito define la protección contra sólidos y el segundo contra líquidos, entre mayor sea el número mayor es la protección.
El estándar UL 1598 define en qué áreas se pueden instalar las luminarias de acuerdo a la exposición que tengan al agua, para lo cual hace tres clasificaciones: área seca (dry location), área húmeda (damp location) y área mojada (wet location).
![Grados de protección en luminarias](https://sp-ao.shortpixel.ai/client/to_webp,q_glossy,ret_img,w_550,h_400/https://www.gbrmexico.com/wp-content/uploads/2017/05/fs.png)
La NEMA define los tipos de carcasas que cubren al equipo eléctrico o electrónico, se clasifican en “tipos”, que van del 1 al 13, con sub-clasificaciones para algunos tipos. Los tipos más utilizados para luminarias son NEMA 4 y NEMA 4X. El primero define a una carcasa sellada contra el agua y polvo, mientras que el tipo 4X ofrece resistencia a la corrosión.
Es muy importante considerar el tipo de protección requerido al momento de seleccionar una luminaria, ya que esto garantizará que se desempeñe adecuadamente de acuerdo al área en donde estará operando.
![](https://sp-ao.shortpixel.ai/client/to_webp,q_glossy,ret_img,w_500,h_400/https://www.gbrmexico.com/wp-content/uploads/2017/05/4af6ebd7-27a2-47ed-9eb6-7ed4cc79708b.png)
Protección IP, primer dígito
Nivel Primer Dígito | Tamaño del objeto entrante | Efectivo Contra |
---|---|---|
0 | — | Sin protección |
1 | 50 mm | El elemento que debe utilizarse para la prueba (esfera de 50 mm de diámetro) no debe llegar a entrar por completo. |
2 | 12.5 mm | El elemento que debe utilizarse para la prueba (esfera de 12,5 mm de diámetro) no debe llegar a entrar por completo. |
3 | 2.5 mm | El elemento que debe utilizarse para la prueba (esfera de 2,5 mm de diámetro) no debe entrar en lo más mínimo. |
4 | 1 mm | El elemento que debe utilizarse para la prueba (esfera de 1 mm de diámetro) no debe entrar en lo más mínimo. |
5 | Protección contra polvo | La entrada de polvo no puede evitarse, pero el mismo no debe entrar en una cantidad tal que interfiera con el correcto funcionamiento del equipamiento. |
6 | Protección fuerte contra polvo | El polvo no debe entrar bajo ninguna circunstancia |
Fuente: https://es.wikipedia.org/wiki/Grado_de_protecci%C3%B3n_IP
Protección IP, segundo dígito
Nivel Segundo Dígito | Protección Frente a | Resultados |
---|---|---|
0 | Sin protección | El agua entrará en el equipamiento en poco tiempo. |
1 | Goteo de agua | No debe entrar el agua cuando se la deja caer, desde 200 mm de altura respecto del equipo, durante 10 minutos (a razón de 3-5 mm³ por minuto) |
2 | Goteo de agua | No debe entrar el agua cuando se la deja caer, durante 10 minutos (a razón de 3-5 mm³ por minuto). Dicha prueba se realizará cuatro veces a razón de una por cada giro de 15° tanto en sentido vertical como horizontal, partiendo cada vez de la posición normal de trabajo. |
3 | Agua nebulizada (spray) | No debe entrar el agua nebulizada en un ángulo de hasta 60° a derecha e izquierda de la vertical a un promedio de 11 litros por minuto y a una presión de 80-100 kN/m² durante un tiempo que no sea menor a 5 minutos. |
4 | Chorros de agua | No debe entrar el agua arrojada desde cualquier ángulo a un promedio de 10 litros por minuto y a una presión de 80-100 kN/m² durante un tiempo que no sea menor a 5 minutos. |
5 | Chorros de agua. | No debe entrar el agua arrojada a chorro (desde cualquier ángulo) por medio de una boquilla de 6,3 mm de diámetro, a un promedio de 12,5 litros por minuto y a una presión de 30 kN/m² durante un tiempo que no sea menor a 3 minutos y a una distancia no menor de 3 metros.. |
6 | Chorros muy potentes de agua. | No debe entrar el agua arrojada a chorros (desde cualquier ángulo) por medio de una boquilla de 12,5 mm de diámetro, a un promedio de 100 litros por minuto y a una presión de 100 kN/m² durante no menos de 3 minutos y a una distancia que no sea menor de 3 metros. |
7 | Inmersión completa en agua. | No va a entrar agua. |
8 | Inmersión completa y continua en agua. | No va a entrar agua |
Fuente: https://es.wikipedia.org/wiki/Grado_de_protecci%C3%B3n_IP
Definición de áreas de acuerdo al estándar UL 1598

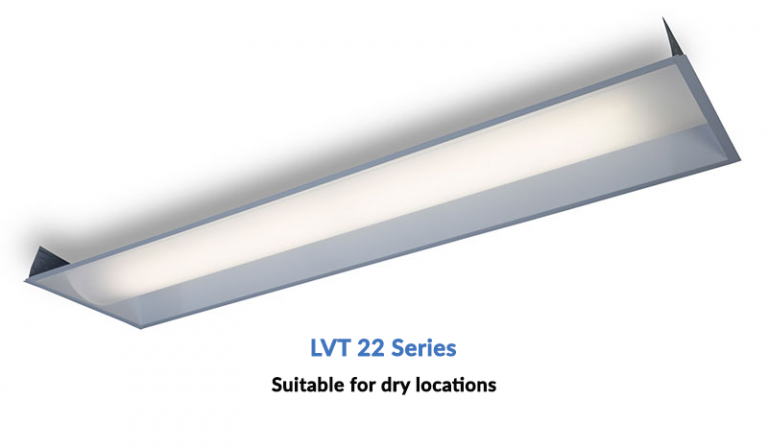

Área seca (Dry Location): ubicación que no está sujeta normalmente a humedad, pero puede incluir ubicaciones que estén expuesta temporalmente a condiciones húmedas.
![](https://sp-ao.shortpixel.ai/client/to_webp,q_glossy,ret_img,w_768,h_447/https://www.gbrmexico.com/wp-content/uploads/2017/05/8be485f5-1cb8-4ed0-8bd9-9e8da6145e52-768x447.png)
Área mojada (Wet Location): ubicación en la que el agua o algún otro líquido puede gotear, salpicar o fluir sobre o en contra de equipo eléctrico.
![](https://sp-ao.shortpixel.ai/client/to_webp,q_glossy,ret_img,w_768,h_447/https://www.gbrmexico.com/wp-content/uploads/2017/05/0ff95dc8-c25a-4843-9ec6-ddc879ea1423-768x447.png)
Tipo de envolvente NEMA
Grado de Protección | Descripción |
---|---|
NEMA 1 | Instalación interior, protege contra la caída de suciedad |
NEMA 2 | Instalación interior, protege contra la caída de suciedad y el goteo de agua |
NEMA 3 | Instalación exterior, protege contra lluvia, aguanieve y polvo transportado por el viento; además protege contra daños ocasionados por la formación de hielo exterior sobre la carcasa |
NEMA 3R | Instalación exterior, protege contra lluvia, aguanieve: además protege contra daños ocasionados por la formación de hielo exterior sobre la carcasa |
NEMA 3S | Instalación interior o exterior, protege contra lluvia, aguanieve y polvo transportado por el viento; además, los mecanismos externos permanecen operativos a pesar de la formación de hielo |
NEMA 4 | Instalación interior o exterior, protege contra el polvo transportado por el viento y la lluvia, salpicaduras de agua y agua proyectada; además protege contra daños ocasionados por la formación de hielo exterior sobre la carcasa |
NEMA 4X | Instalación interior o exterior, protege contra el polvo transportado por el viento y la lluvia, salpicaduras de agua, agua proyectada y corrosión; además protege contra daños ocasionados por la formación de hielo exterior sobre la carcasa |
NEMA 5 | Protección interior contra caída de suciedad, acumulación del polvo del aire ambiental, así como contra el goteo de líquidos no corrosivos |
NEMA 6 | Protección interior o exterior contra caída de suciedad, chorro de agua y entrada de agua a causa de la inmersión parcial, limitada a una profundidad determinada; así como protección contra daños provocados por la formación de hielo |
NEMA 6P | Protección interior o exterior contra proyección de agua y entrada de agua a causa de la inmersión prolongada a una profundidad determinada; así como protección contra daños provocados por la formación de hielo |
NEMA 12 | Protección interior contra caída de suciedad, acumulación del polvo del aire ambiental, así como contra el goteo de líquidos no corrosivos. |
NEMA 13 | Protección interior contra polvo, caída de suciedad, salpicaduras de agua y aceite, así como medios refrigerantes no corrosivos |
